HY14E10M

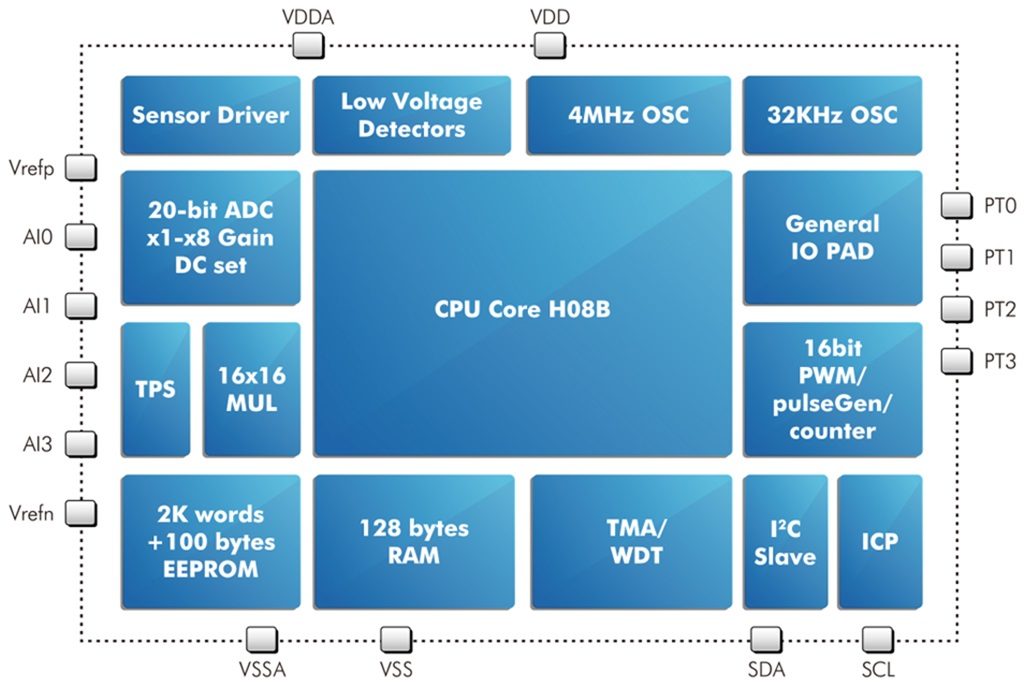

Diagram
應用類別
- Smart Pressure Sensor
產品特性
- 用於整合式壓阻壓力傳感器
- 內建一個20位元ADC，用於電壓和溫度測量
- 內建一個PGA輸入信號放大
- 較寬的工作電壓範圍：2.0V~5.5V
- 較寬的工作溫度範圍：-40℃~125℃(HY14E10M only)
- 內建2K words EEPROM
- 支援線上燒錄(ICP)
- 100,000燒錄次數
- 128 bytes SRAM
- 16bit x 16bit硬體乘法器
- I2C從機通訊介面
- 4個通用I/O埠(PT0/PT1 支援輸入中斷功能)
- 16-bit PWM
- 2 線式JTAG開發介面 (與 I2C通訊腳共用)
- 可程式感測器驅動電壓
- 只有VDD外部電容是必需的
- 內建VDDA LDO(選擇性啟動)
- 兩組類比多工輸入
- 內置絕對溫度感測器(誤差在±2℃)
資源下載
| 檔案名稱 | 說明 | 說明書 |
|---|---|---|
| DS-HY14E10 | HY14E10 晶片規格書 | DS-HY14E10_TC.pdf |
| DS-HY14E10M | HY14E10M 晶片規格書 | DS-HY14E10M_TC.pdf |
| UG-HY14E10 | HY14E10 系列晶片使用說明書 | UG-HY14E10_TC.pdf |
| APD-HY14E001 | HY14E10 晶片數位壓力計應用說明書 | APD-HY14E001_TC.pdf |
| APD-CORE001 | H08A與H08B指令集比較表 | APD-CORE001_TC.pdf |
| APD-CORE003 | H08B 指令集說明書 | APD-CORE003_TC.pdf |
| APD-HYIDE003 | HY-MCU Assembly 編譯器說明 | APD-HYIDE003_TC.pdf |
開發工具
| 檔案名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 |
|---|---|---|---|---|
| HY14E10-DK01 | HY14E10 系列晶片模擬器 | - | - | APD-HY14EIDE001_TC.pdf |
| HY14E Series ASM IDE | HY14E10 系列晶片組合語言開發環境軟體 | HY14E-IDE.zip | APD-HY14EIDE002_TC.pdf | - |
