HY10P40

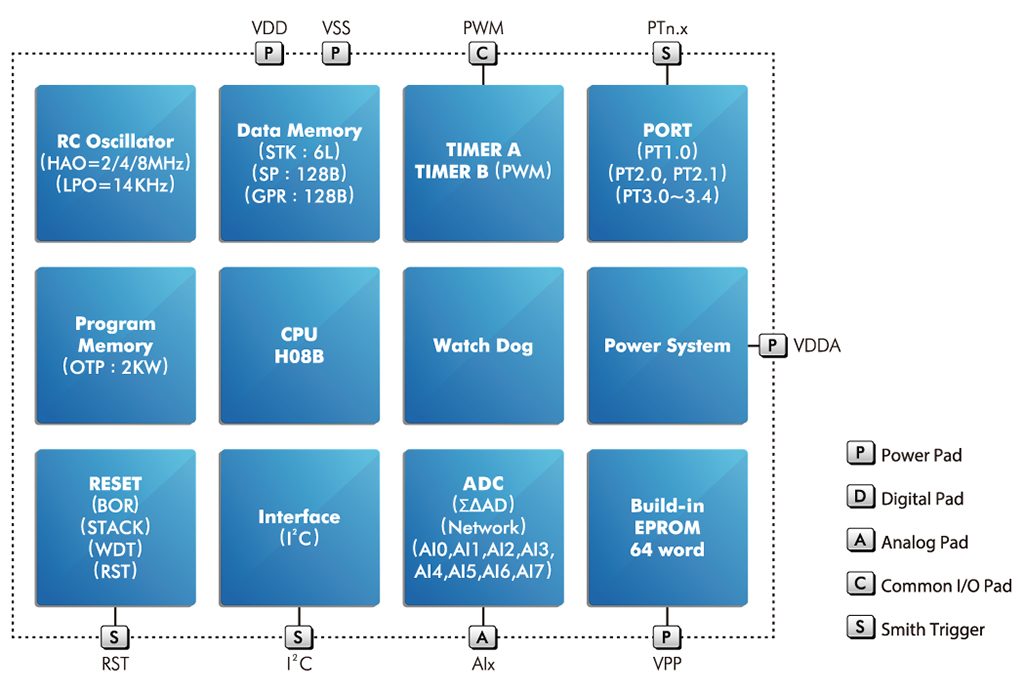

Diagram
應用類別
- PIR(Pyroelectric infrared-detector)
- Smart Pressure Sensor
- Charger
產品特性
- 工作電壓與操作溫度範圍
- VDD: 2.2V ~ 3.6V
- -40°C ~ 85°C
- 8位元加強型精簡指令集
- 內建高精度2/4/8MHz RC震盪器
- 低耗電睡眠模式, 0.65uA
- 內建EPROM 64 words
- I2C通訊介面
- 24位元全差動輸入ΣΔADC類比數位轉換器
- Ultra low input referred noise 300nVrms
- ENOB up to 20-bit
- 數據輸出速率最高至7.8kSPS
- 測量信號輸入通道8ch
- 全差動輸入信號與測量範圍的零點調整
- 可程式放大倍率x1/4,x1/2,x1,x2,x4,x8,x16
- 低溫度係數<5ppm/℃
- 計時器
- Watch Dog
- 8-bit Timer
資源下載
| 檔案名稱 | 說明 | 說明書 | 範例程式 |
|---|---|---|---|
| DS-HY10P40 | HY10P40 晶片規格書 | DS-HY10P40_TC.pdf | - |
| UG-HY10S40 | HY10P 系列晶片使用說明書 | UG-HY10S40_TC.pdf | - |
| APD-CORE003 | H08B 指令集說明書 | APD-CORE003_TC.pdf | - |
| APD-HYIDE003 | HY-MCU Assembly 編譯器說明 | APD-HYIDE003_TC.pdf | - |
| APN-HY10P001 | HY10P 系列產品開發注意事項 | APN-HY10P001_TC.pdf | APN-HY10P001_DemoCode.zip |
開發工具
| 檔案名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 |
|---|---|---|---|---|
| HY10S40-DK01 | HY10P40 晶片模擬器 | HY10P-IDE.zip | APD-HYIDE006_TC.pdf | APD-HY10PIDE003_TC.pdf |
| HY10P HexLoader | HY10P 系列晶片燒錄器軟體 (需搭配WK08D整合型燒錄器使用) | HY10P-and-HY13P-HexLoader.zip | APD-HYIDE015_TC.pdf | - |
| HY10000-WK08D | WK08D 整合型燒錄器, 支援 HY10P/HY11P/HY12P/HY13P/HY15P/HY17P/HY16F18x/19x/3981系列產品 | HYCON-Burner-Transformer.zip | APD-HYIDE014_TC.pdf | APD-HYIDE013_TC.pdf |
