HY11P14

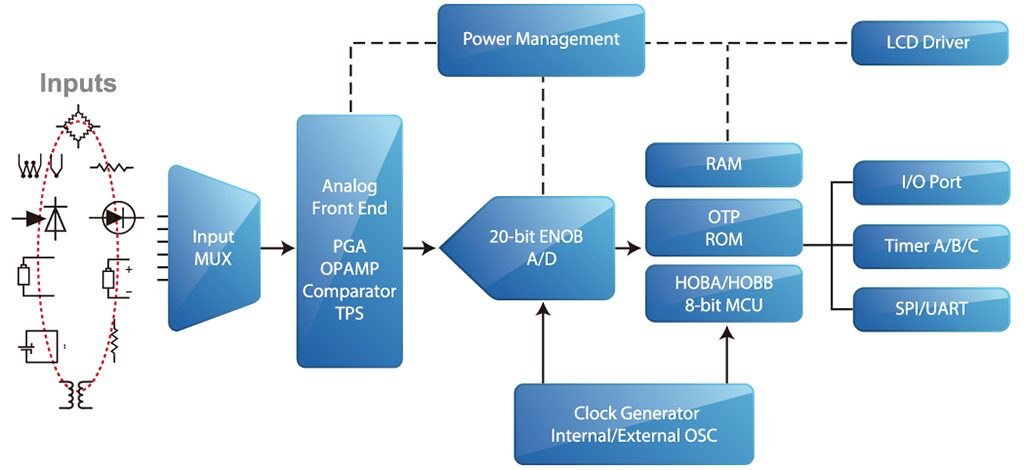

Diagram
應用類別
- 量測儀器
- 醫療儀器
- 計量儀器
- 數位傳感器
- 工業控制器
產品特性
- 工作電壓範圍: 2.4V to 3.6V (整個系統)
- 工作溫度範圍: -40℃ to +85℃
- 8位元加強型精簡指令集
- 支援66 個指令(包含硬體乘法器與查表指令)
- 支援外部石英震盪器, 最高至8MHz
- 內建高精度2MHz RC震盪器
- LCD液晶驅動器, 最高至4×40
- 低耗電睡眠模式, 0.65μA
- 內建EPROM 64 words
- 24 位元全差動輸入ΣΔADC類比數位轉換器
- 極小的輸入雜訊100nVrms
- 有效位元最高至20位元
- 內置高阻抗輸入緩衝器
- 數據輸出速率最高至1kSPS
- 內建前置放大器(PGA), 可程式放大倍率x1/4, x1/2…x128, 溫飄飄移<5ppm/℃
- 內置絕對溫度感測器(±2℃)
- 內建低輸入雜訊(<1uVpp)運算放大器
